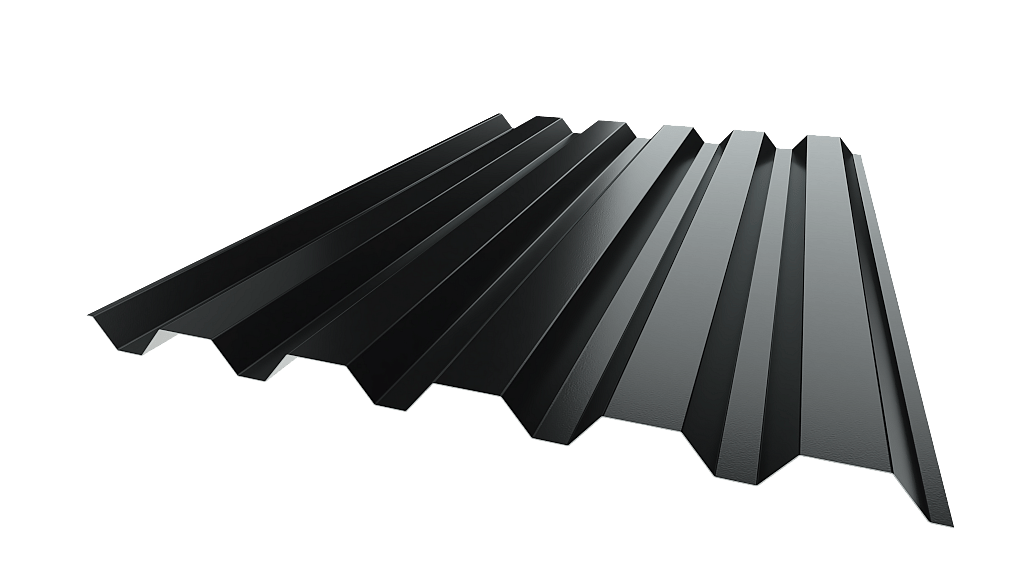

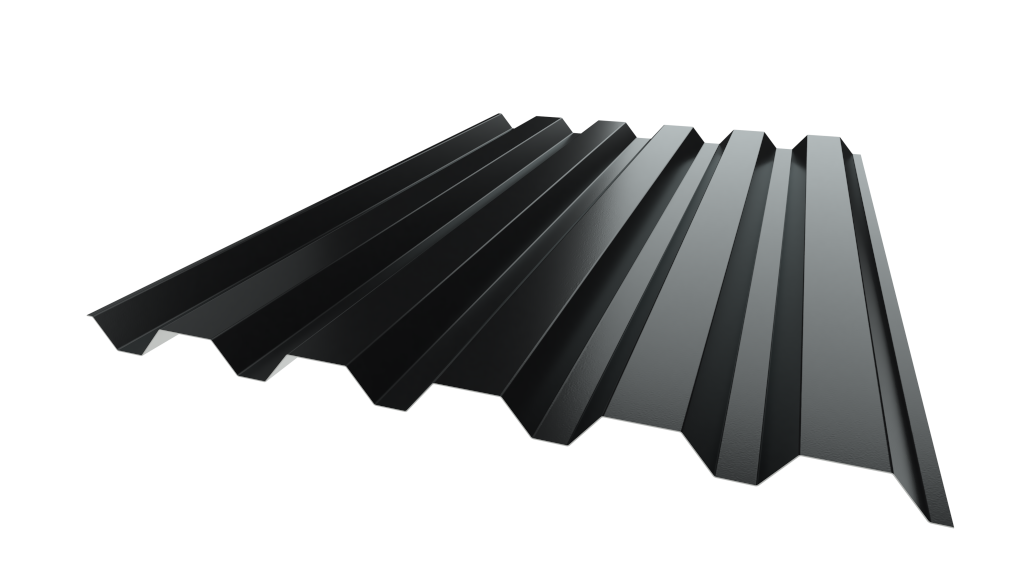

VVP 45

Pre väčšie budovy, u ktorých sa vyžaduje pevný profil. Profil Borga VVP 45 sa bežne používa na obloženie stien väčších priemyselných a komerčných budov. Tento inovatívny profil dodáva fasáde živý a nadčasový vzhľad.

Vďaka svojej výške je plechový profil dostatočne pevný, čím sa stáva vhodnou a hospodárnou alternatívou pre stavby, ktoré vyžadujú väčší rozstup medzi podperami.

Špecifikácia materiálu

Všetky trapézové plechy našej spoločnosti sú vyrobené z vysoko kvalitnej ocele triedy S250GD, valcované za studena a galvanizované na oboch stranách vrstvou zinku 275 g/m2 alebo hliníkovo-zinkovou vrstvou cca 150 g/m2 v súlade s normami EN 10 346 a EN 10 143.

Na oceľové jadro je nanesená pasivačná vrstva a jadro je ďalej ošetrené základným náterom a vrchnou vrstvou, ktorá je k dispozícii v prevedení Polyester P30 alebo MAT.

Dostupné hrúbky:  0,5 mm / 0,6 mm

Technické listy

Technické listy VVP 45

Hrúbka plechu tnom mm 0.5 0.6
Hmotnosť (na bm plechu) m kg/m2 4.9 5.8
Hranica šmyku fty N/mm2 250 250
Výška mm 43 43
Krycia šírka mm 950 950
Min. dĺžka mm 500 500
Max. dĺžka mm 12000 12000
Reakcia, koncová podpora Rd kN/m 2.48 3.63
Reakcia, Hrúbka podpory 50mm Rd kN/m 8.47 12.20
Reakcia, Hrúbka podpory 100mm Rd kN/m 11.11 15.89
Nosnosť v šmyku, príruba Vf kN/m 15 27.2
Nosnosť v šmyku, rebro Vw kN/m 32.9 59.8
Nosnosť v šmyku, celková L2Vgd kN/m 63.7 77.7
Krútenie, Pozitívny účinok namáhania Md kNm/m 1.043 1.442
Moment zotrvačnosti, Pozitívny účinok namáhania Idef mm4/mm 101.1 133.1
Moment, Pozitivný účinok namáhania Md kNm/m 1.13 1.592
Moment zotrvačnosti, Negatívny účinok namáhania Idef mm4/mm 126.7 169.8
Pochôdznosť, počítané na osobu vážiacu 100g, 2 polia, sklon strechy <14°, kotvený m 1.10 1.48
Pochôdznosť, počítané na osobu vážiacu 100g,  >2 polia, sklon strechy <14°, kotvený m 1.30 1.75
Pochôdznosť, počítané na osobu vážiacu 100g, 2 polia, sklon strechy <14°, nekotvený m 0.89 1.20

Prierezové charakteristiky počítané podľa Eurokódov.

Farebný kľúč
Standard Colors

Biela (RAL 9003)

Strieborná (RAL 9006)

Grafitová (087)

Čierna (RAL 9005)

Modrá (RAL 5010)

Tehlová (RAL 8004)

Višňa (RAL 3009)

Premium Colors

New York Silver

Dubai White

Moscau Grey

New York Black

Moscau Red

Dubai Blue

Tokyo Violet

SÚBORY KE STIAHNUTIE
  • Kľúč farieb štandard
