Tenkostenné profily pre väznice a paždíky
Pri stavbe striech a stien je múdre používať tenkostenné profily spoločnosti Borga ako nosný prvok. Ďalšou výhodou je, že vďaka ľahkým profilom je možné pri inštalácii trapézových plechov dosiahnuť priame línie a tým väčšiu atraktivitu haly.
Tenkostenné profily sú k dispozícii ako štandardizované profily Z a C alebo ako špeciálne profily vyrobené podľa vašich požiadaviek. Vopred vyrazené otvory umožňujú presnú a rýchlu montáž. Tieto profily sú využívané ako väznice a paždíky pre všetky typy hál.
Nákup tenkostenných profilov od spoločnosti Borga zahŕňa:
- Dlhodobé riešenie s dobrou cenou a funkčnosťou
- Dĺžky na mieru
- Ľahká montáž vďaka vopred vyrazeným otvorom
- Rýchla dodávka
Z- profil môže byť použitý dvoma spôsobmi a to ako strešná väznica, tak aj ako stenový paždík. Špeciálne navrhnutý tvar nosníkov umožňuje ich spojenie presahom, čo predstavuje zdvojenie profilu a zvýšenie únosnosti nad podporou. Vo väčšine prípadov sa Z profily používajú tak, že stabilizovaná je iba jedna z prírub.
C- profily sa používajú prevažne ako stenové nosníky a výmeny v prípadoch, kedy nie je možné alebo vhodné použitie Z profilov- v prípade stavebných otvorov v plášti haly pre okná, dvere, brány, v miestach napojenia stenového plášťa na podlahu, atď.
Špeciálne profily vyrábame podľa potreby alebo špecifikácie zákazníka, napr. S- profily.
Špecifikácia materiálu
- Oceľ valcovaná za studena: SUB 350 ASTM A 446 (trieda D) SS142122-10
- Hranica šmyku: 350 MPa
- Hranica pevnosti: 420 MPa
- Trieda zinku: G90 podľa ASTM A 525-71, ekvivalent 25μm vrstvy
|

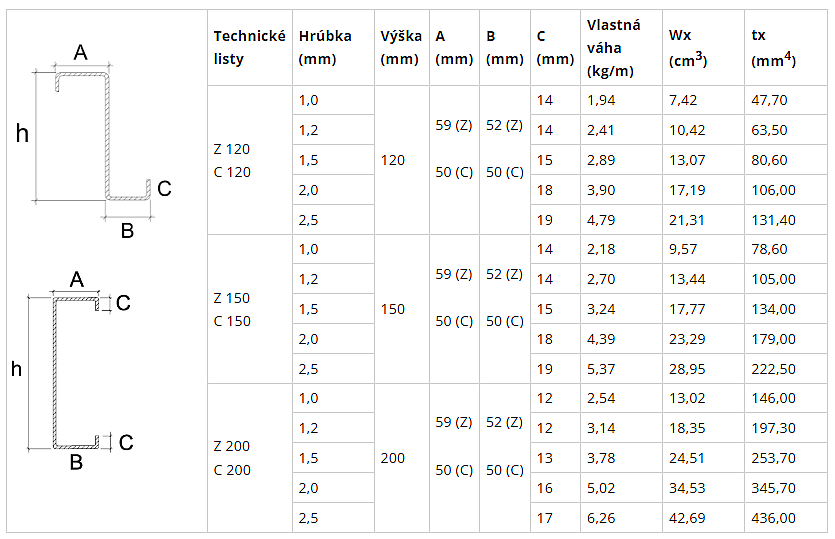

Technické listy |
Hrúbka
(mm) |
Výška
(mm) |
A
(mm) |
B
(mm) |
C
(mm) |
Vlastná váha
(kg/m) |
Wx
(cm3) |
tx
(mm4) |
Z 120
C 120 |
1,0 |
120 |
59 (Z)
50 (C) |
52 (Z)
50 (C) |
14 |
1,94 |
7,42 |
47,70 |
| 1,2 |
14 |
2,41 |
10,42 |
63,50 |
| 1,5 |
15 |
2,89 |
13,07 |
80,60 |
| 2,0 |
18 |
3,90 |
17,19 |
106,00 |
| 2,5 |
19 |
4,79 |
21,31 |
131,40 |
Z 150
C 150 |
1,0 |
150 |
59 (Z)
50 (C) |
52 (Z)
50 (C) |
14 |
2,18 |
9,57 |
78,60 |
| 1,2 |
14 |
2,70 |
13,44 |
105,00 |
| 1,5 |
15 |
3,24 |
17,77 |
134,00 |
| 2,0 |
18 |
4,39 |
23,29 |
179,00 |
| 2,5 |
19 |
5,37 |
28,95 |
222,50 |
Z 200
C 200 |
1,0 |
200 |
59 (Z)
50 (C) |
52 (Z)
50 (C) |
12 |
2,54 |
13,02 |
146,00 |
| 1,2 |
12 |
3,14 |
18,35 |
197,30 |
| 1,5 |
13 |
3,78 |
24,51 |
253,70 |
| 2,0 |
16 |
5,02 |
34,53 |
345,70 |
| 2,5 |
17 |
6,26 |
42,69 |
436,00 |
