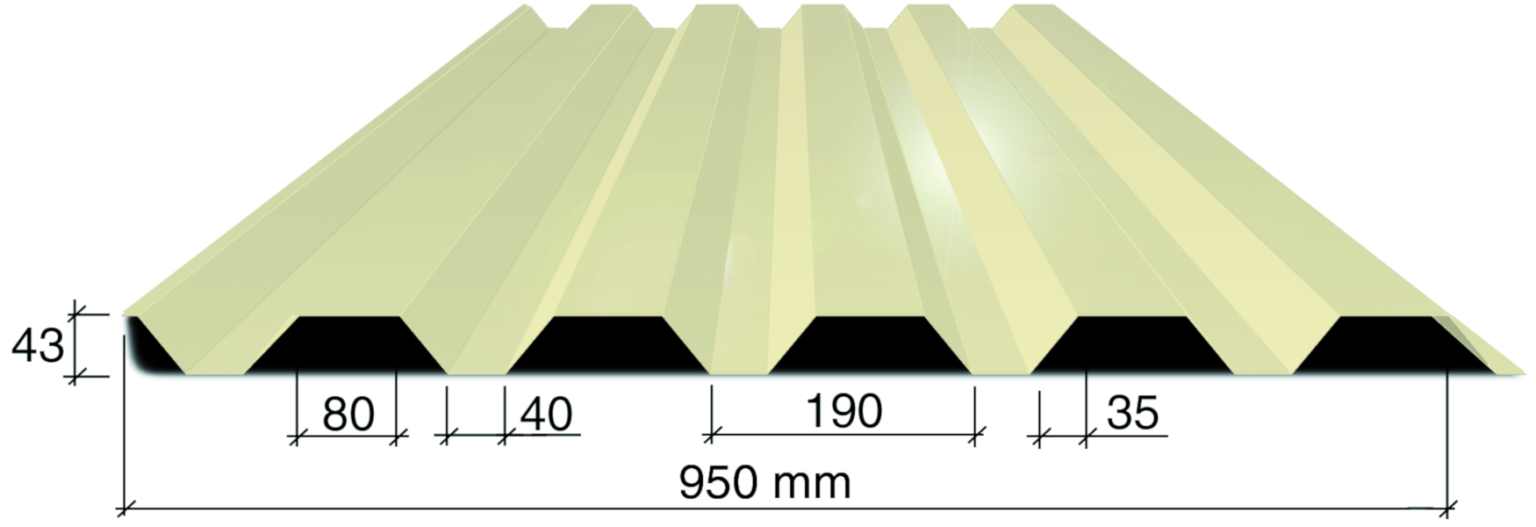

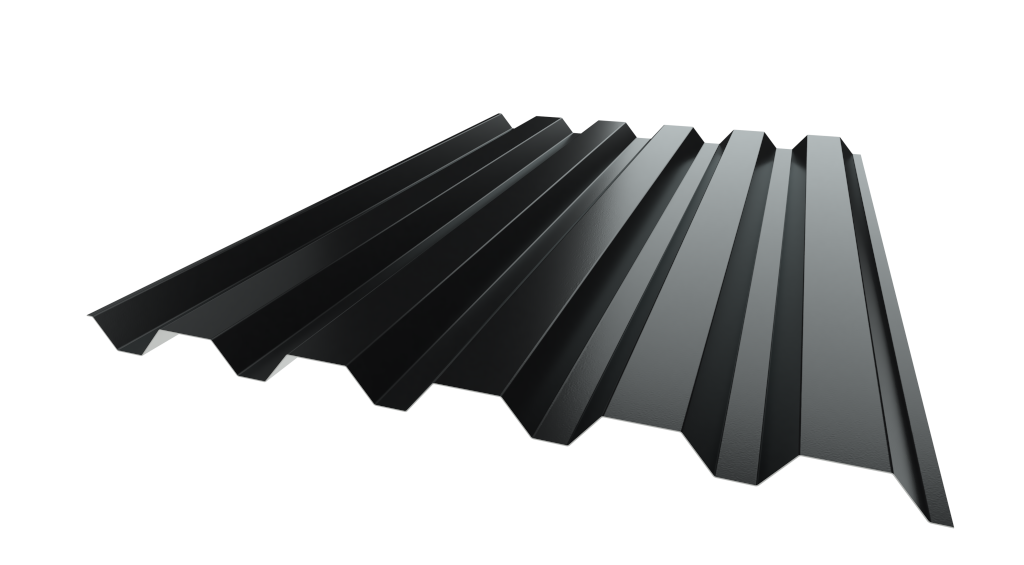

VP 45

Pevný stenový profil umožňujúci široké rozmery medzi podperami. Profil Borga VP 45 sa bežne používa na obloženie stien väčších priemyselných a komerčných budov. Tradičný a zároveň elegantný tvar profilu dodáva fasáde príťažlivý vzhľad. Vďaka svojej výške je plechový profil pevný, čím sa stáva celkovo vhodným ekonomickým riešením pre steny.

Špecifikácia materiálu

Všetky trapézové plechy našej spoločnosti sú vyrobené z vysoko kvalitnej ocele triedy S250GD, valcované za studena a galvanizované na oboch stranách vrstvou zinku 275 g/m2 alebo hliníkovo-zinkovou vrstvou cca 150 g/m2 v súlade s normami EN 10 346 a EN 10 143.

Na oceľové jadro je nanesená pasivačná vrstva a jadro je ďalej ošetrené základným náterom a vrchnou vrstvou, ktorá je k dispozícii v prevedení Polyester P30 a P50 alebo MAT.

Dostupné hrúbky: 0,5 mm / 0,6 mm

Farebný kľúč

Standard Colors

Biela (RAL 9003)

Svetlo šedá (RAL 7035)

Strieborná (RAL 9006)

Grafitová (RAL 7011)

Čierna (RAL 9005)

Béžová (RAL 1015)

Žltá (RAL 1002)

Zelená (RAL 6011)

Tmavo zelená (RAL 6020)

Svetlo modrá (RAL 5015)

Modrá (RAL 5010)

Tehlová (RAL 8004)

Červená (RAL 3011)

Višňa (RAL 3009)

Čokoládovo hnedá (RAL 8017)

Premium Colors

New York Silver

Dubai White

Moscau Grey

New York Black

Moscau Red

Dubai Blue

Tokyo Violet

Technické listy

Technické listy VP 45

Hrúbka plechu tnom mm 0.5 0.6
Hmotnosť (na bm plechu) m kg/m2 4.9 5.8
Hranica šmyku fty N/mm2 250 250
Výška mm 43 43
Krycia šírka mm 950 950
Min. dĺžka mm 500 500
Max. dĺžka mm 12000 12000
Reakcia, koncová podpora Rd kN/m 2.48 3.63
Reakcia, Hrúbka podpory 50mm Rd kN/m 8.47 12.20
Reakcia, Hrúbka podpory 100mm Rd kN/m 11.11 15.89
Nosnosť v šmyku, príruba Vf kN/m 15 27.2
Nosnosť v šmyku, rebro Vw kN/m 32.9 59.8
Nosnosť v šmyku, celková L2Vgd kN/m 63.7 77.7
Krútenie, Pozitívny účinok namáhania Md kNm/m 1.043 1.442
Moment zotrvačnosti, Pozitívny účinok namáhania Idef mm4/mm 101.1 133.1
Moment, Pozitivný účinok namáhania Md kNm/m 1.13 1.592
Moment zotrvačnosti, Negatívny účinok namáhania Idef mm4/mm 126.7 169.8
Pochôdznosť, počítané na osobu vážiacu 100g, 2 polia, sklon strechy <14°, kotvený m 1.10 1.48
Pochôdznosť, počítané na osobu vážiacu 100g, >2 polia, sklon strechy <14°, kotvený m 1.30 1.75
Pochôdznosť, počítané na osobu vážiacu 100g, 2 polia, sklon strechy <14°, nekotvený m 0.89 1.20

Prierezové charakteristiky počítané podľa Eurokódov.
