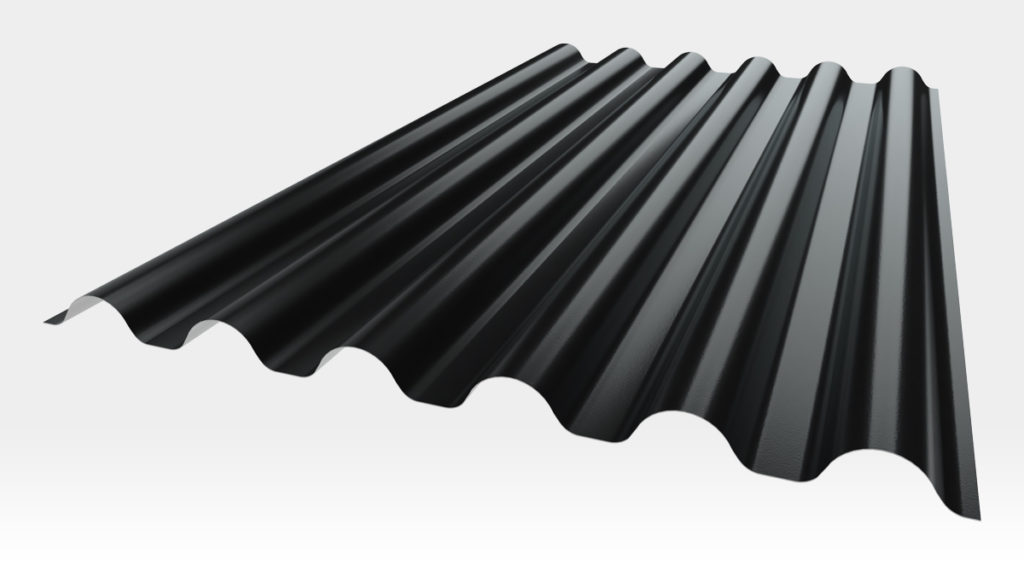

Sinus 40

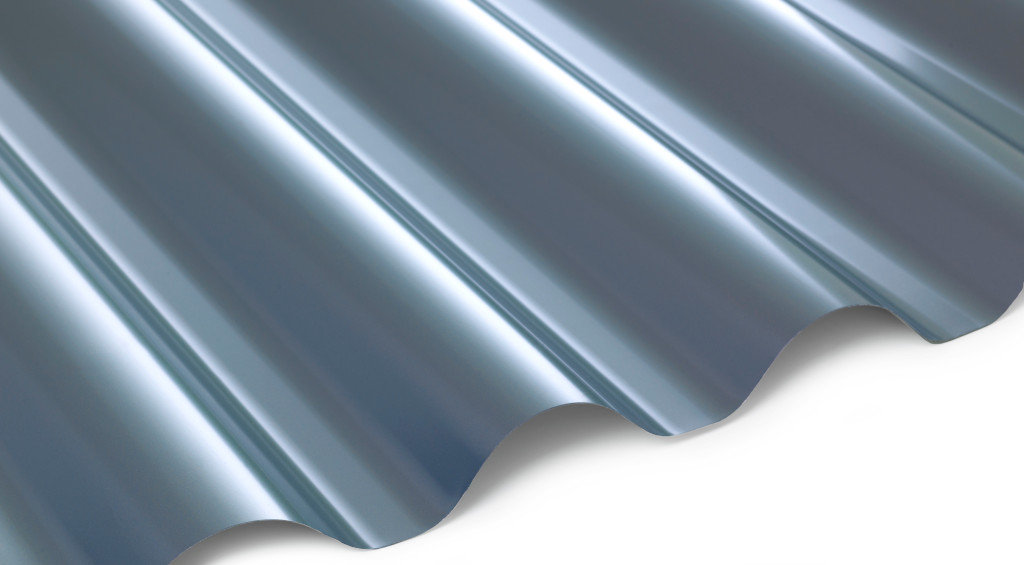

Profil pre budovy, na ktoré sú kladené vysoké estetické nároky. Profil Borga Sinus sa používa hlavne na obloženie stien komerčných budov, je však vhodný na použitie všade, kde sú kladené vysoké estetické nároky na architektonický vzhľad. Profil Sinus je moderný a nadčasový- podporuje dlhodobú spokojnosť a akúkoľvek budovu, v ktorej je inštalovaný. Pre ešte exkluzívnejší vzhľad a dlhšiu trvanlivosť je možné profil Sinus ošetriť luxusným kovovým krycím náterom.

Profil je možné nainštalovať vodorovne aj zvislo.

Špecifikácia materiálu

Všetky trapézové plechy našej spoločnosti sú vyrobené z vysoko kvalitnej oceľovej triedy S250GD, valcované za studena a galvanizované na oboch stranách vrstvou zinku 275 g/m2 alebo hliníkovo-zinkovou vrstvou cca 150 g/m2 v súlade s normami EN 10 346 a EN 10 143.

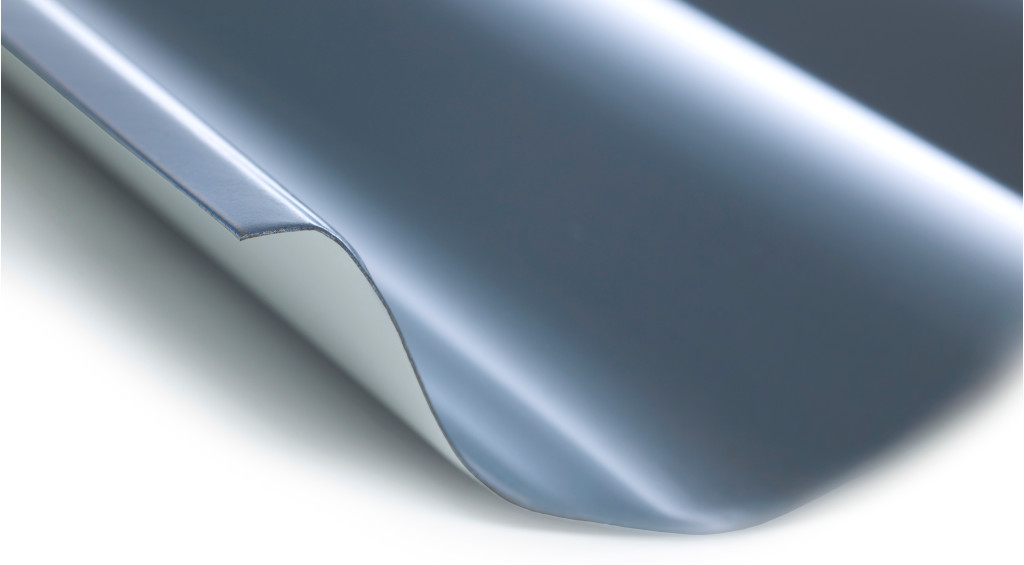

Na oceľové jadro je nanesená pasivačná vrstva a jadro je ďalej ošetrené základným náterom a vrchnou vrstvou, ktorá je k dispozícii v prevedení P30 alebo MAT či rade MetallicColofer® City Lights.

Dostupné hrúbky: 0,5 mm / 0,6 mm

Minimálny sklon fasády – 45°

Farebný kľúč
Standard Colors

Biela (RAL 9003)

Svetlo šedá (RAL 7035)

Strieborná (RAL 9006)

Grafitová (RAL 7011)

Čierna (RAL 9005)

Béžová (RAL 1015)

Žltá (RAL 1002)

Zelená (RAL 6011)

Tmavo zelená (RAL 6020)

Svetlo modrá (RAL 5015)

Modrá (RAL 5010)

Tehlová (RAL 8004)

Červená (RAL 3011)

Višňa (RAL 3009)

Čokoládovo hnedá (RAL 8017)

Premium Colors

New York Silver

Dubai White

Moscau Grey

New York Black

Moscau Red

Dubai Blue

Tokyo Violet

Technické listy

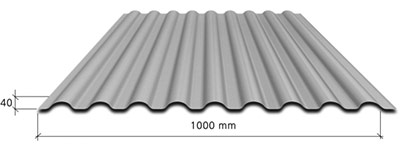

Borga-Sinus-web2

Technické listy SINUS

Hrúbka plechu tnom mm 0.5 0.6
Hmotnosť (na bm plechu) m kg/m2 4.7 5.5
Hranica šmyku fty N/mm2 250 250
Výška mm 40 40
Krycia šírka mm 1000 1000
Min. dĺžka mm 500 500
Max. dĺžka mm 10000 10000
Reakcia, koncová podpora Rd kN/m 1.57 2.53
Reakcia, Hrúbka podpory 50mm Rd kN/m 5.37 8.49
Reakcia, Hrúbka podpory 100mm Rd kN/m 7.04 11.07
Nosnosť v šmyku, príruba Vf kN/m 63.7 77.7
Nosnosť v šmyku, rebro Vw kN/m 31.0 56.2
Nosnosť v šmyku, celková L2Vgd kN/m 59.0 77.7
Krútenie, Pozitívny účinok namáhania Md kNm/m 1.033 1.378
Moment setrvačnosti, Pozitivní účinek namáhání Idef mm4/mm 94.1 121.7
Moment, Pozitivní účinek namáhání Md kNm/m 1.174 1.519
Moment zotrvačnosti, Pozitívny účinok namáhania Idef mm4/mm 100,6 127.5
Pochôdznosť, počítané na osobu vážiacu 100g, 2 polia, sklon strechy <14°, kotvený m 0.97 1.26
Pochôdznosť, počítané na osobu vážiacu 100g,  >2 polia, sklon strechy <14°, kotvený m 1.15 1.49
Pochôdznosť, počítané na osobu vážiacu 100g, 2 polia, sklon strechy <14°, nekotvený m 0.79 1.02

Průžezové charakteristiky počítané dle Eurokodů

Súbory ke stiahnutie
  • Klíč barev Standard
  • Klíč barev Premium

Ukážky realizácie Sinus 40

Športová hala
