Ekonomi

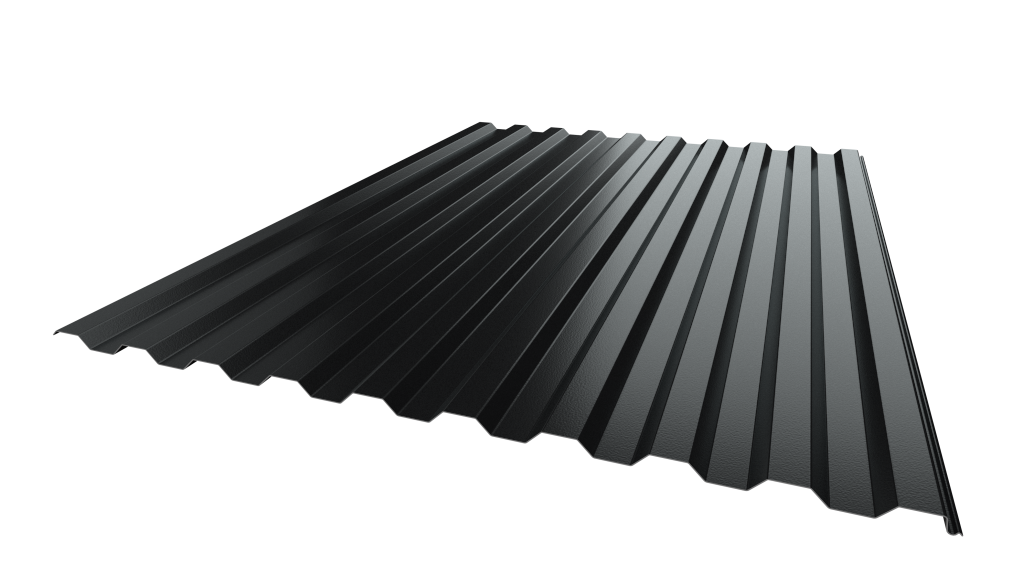

Jeden z našich najobľúbenejších profilov používaný pre strechy aj steny. Profil Borga Ekonomi ponúka nízku výšku a veľkú kryciu šírku. Vďaka symetrickému profilu je extrémne všestranný, pretože nevyžaduje komplikovanú základnú konštrukciu, ktorá by ho podopierala.

Profil je vybavený zvláštnou vodnou drážkou zabraňujúcou vniknutiu vody medzerami pri prekrytí.

Aby sa zabránilo kondenzácii kvapiek na strope neizolovaných budov, odporúča sa na spodnú stranu strešných profilov použiť riešenie Borga DropStop.

Špecifikácia materiálu

Všetky trapézové plechy našej spoločnosti sú vyrobené z vysoko kvalitnej ocele triedy S250GD, valcované za studena a galvanizované na oboch stranách vrstvou zinku 275 g/m2 alebo hliníkovo-zinkovou vrstvou cca 150 g/m2 v súlade s normami EN 10 346 a EN 10 143.

Na oceľové jadro je nanesená pasivačná vrstva a jadro je ďalej ošetrené základným náterom a vrchnou vrstvou, ktorá je k dispozícii v prevedení Polyester P30  alebo MAT.

Dostupné hrúbky:  0,5 mm / 0,6 mm

Maximálny sklon strechy – 5°

Technické listy

Technické listy EKONOMI

Hrúbka plechu tnom mm 0.5 0.6
Hmotnosť (na bm plechu) m kg/m2 4.5 5.3
Hranica šmyku fty N/mm2 250 250

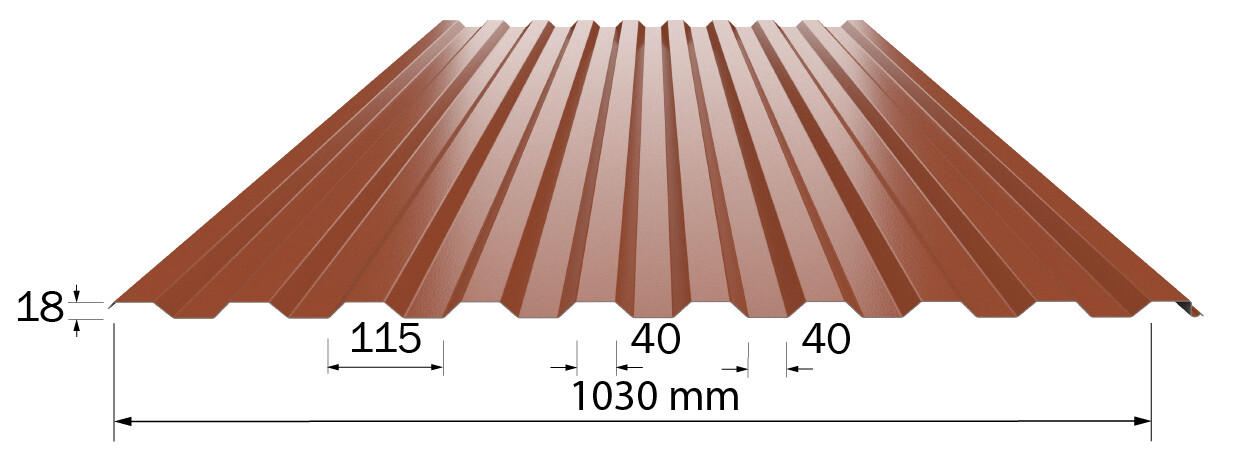

Výška mm 18 18
Krycia šírka mm 1030 1030
Min. dĺžka mm 500 500
Max. dĺžka mm 9000 10000
Reakcia, koncová podpora Rd kN/m 4.01 5.87
Reakcia, Hrúbka podpory 50mm Rd kN/m 13.70 19.72
Reakcia, Hrúbka podpory 100mm Rd kN/m 17.97 25.70
Nosnosť v šmyku, príruba Vf kN/m 63.7 77.7
Nosnosť v šmyku, rebro Vw kN/m 63.7 77.7
Nosnosť v šmyku, celková L2Vgd kN/m 20.9 28.2
Krútenie, Pozitívny účinok namáhania Md kNm/m 0.545 0.735
Moment zotrvačnosti, Pozitívny účinok namáhania Idef mm4/mm 22.3 29.2
Moment, Pozitivný účinok namáhania Md kNm/m 0.545 0.735
Moment zotrvačnosti, Negatívny účinok namáhania Idef mm4/mm 22.3 29.2
Max.zaťaženie bremenom (rozpätie pri zaťažení 1,2kN) p mm 800 1000
2 polia, sklon strechy <14°, kotvený m 0.43 0.54
>2 polia, sklon strechy <14°, kotvený m 0.51 0.64
2 polia, sklon strechy <14°, nekotvený m 0.35 0.44

Prierezové charakteristiky počítané podľa Eurokódov.

Farebný kľúč
Standard Colors

Biela (RAL 9003)

Svetlo šedá (RAL 7035)

Strieborná (RAL 9006)

Grafitová (087)

Čierna (RAL 9005)

Béžová (RAL 1015)

Žltá (RAL 1002)

Zelená (RAL 6011)

Tmavo zelená (RAL 6020)

Svetlo modrá (RAL 5015)

Modrá (RAL 5010)

Tehlová (RAL 8004)

Červená (RAL 3011)

Višňa (RAL 3009)

Čokoládovo hnedá (RAL 8017)

Premium Colors

New York Silver

Dubai White

Moscau Grey

New York Black

Moscau Red

Dubai Blue

Tokyo Violet

SÚBORY KE STIAHNUTIE
  • Kľúč farieb štandard
