BPD 18

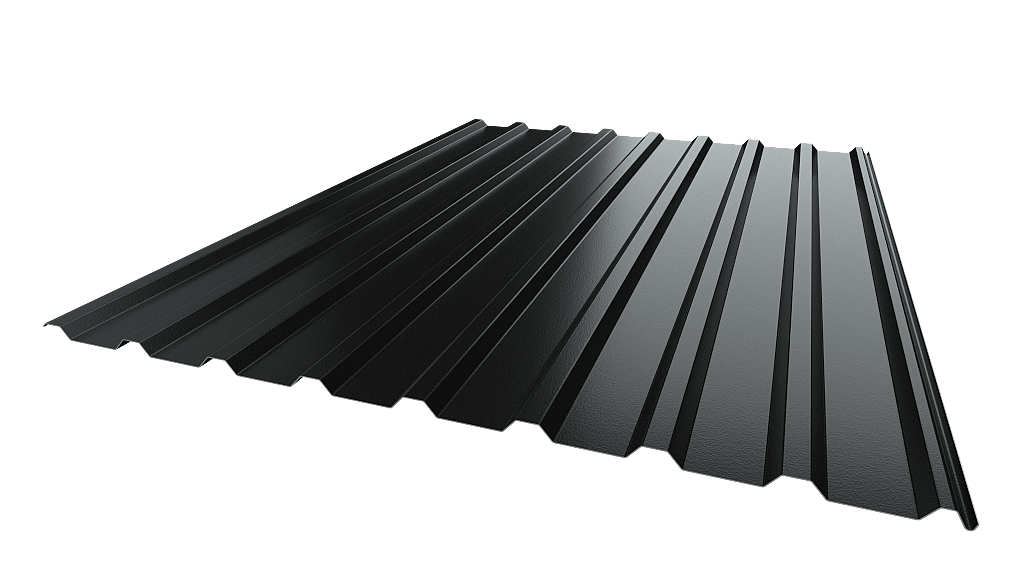

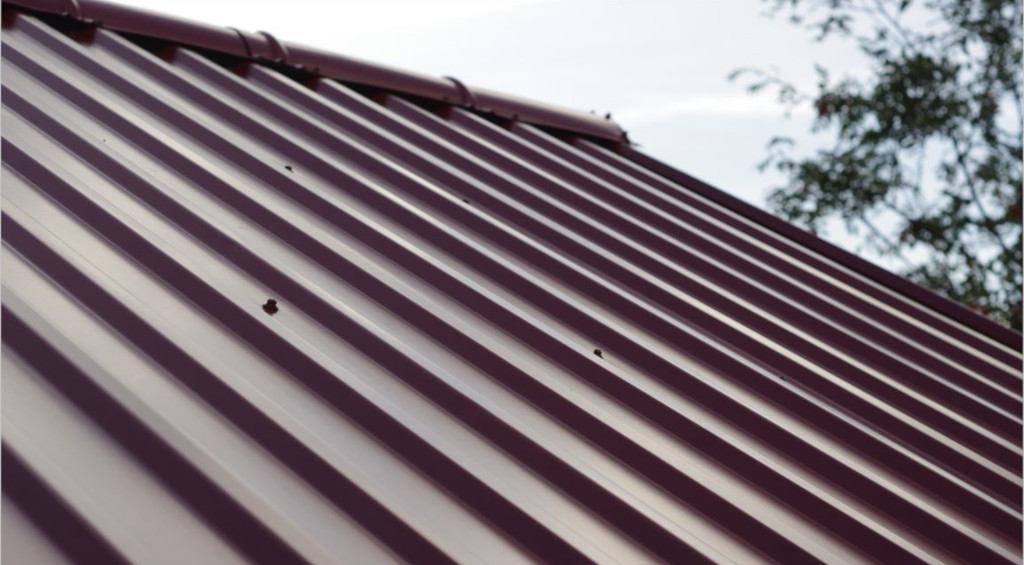

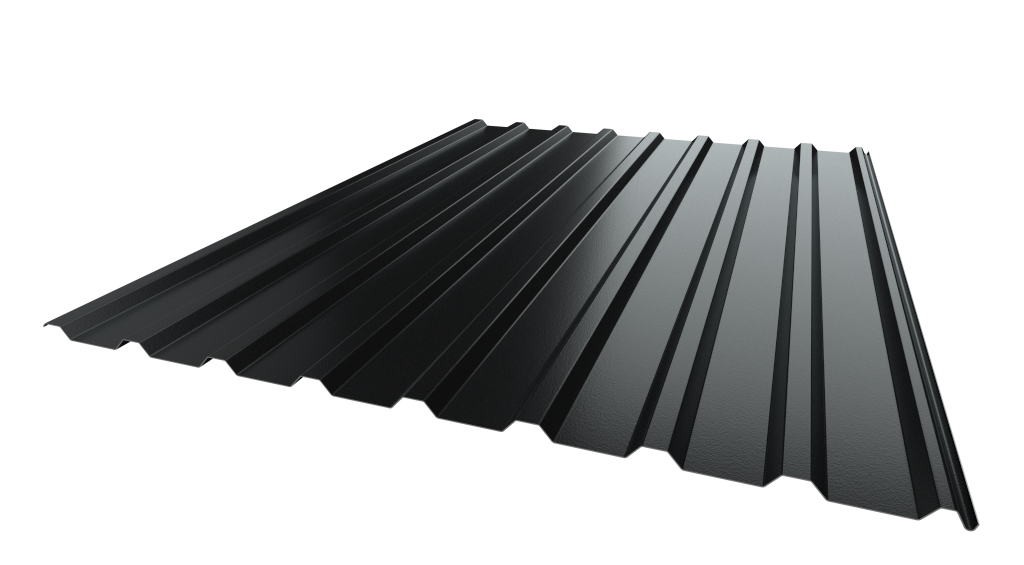

Bežne používaný profil pre veľké strechy na priemyselných a poľnohospodárskych budovách, taktiež vhodný na obloženie stien. Profil Borga BPD 18 ponúka klasický vzhľad a veľmi veľkú kryciu šírku. Vďaka tomu ide o skutočne ekonomickú alternatívu k tradičným 20 mm profilom. Asymetrický tvar s úzkou hornou vlnou a širokou spodnou vlnou dodáva streche nadčasový vzhľad. Profil je vybavený zvláštnou vodnou drážkou zabraňujúcou vniknutiu dažďovej vody medzerami pri prekrytí. Aby sa zabránilo kondenzácii  kvapiek na strope neizolovaných budov, odporúča sa na spodnú stranu strešných profilov použiť riešenie Borga DropStop.

Špecifikácia materiálu:

Všetky trapézové plechy našej spoločnosti sú vyrobené z vysoko kvalitnej ocele triedy S25GD, valcované za studena a galvanizované na oboch stranách vrstvou zinku 275 g/m2 nebo hliníkovo-zinkovou vrstvou cca 150g/m2 v súlade s normami EN 10346 a EN 10143.

Na oceľové jadro je nanesená pasivačná vrstva a jadro je ďalej opatrené základným náterom a vrchnou vrstvou, ktorá je k dispozícii v prevedení Polyester P30 alebo MAT.

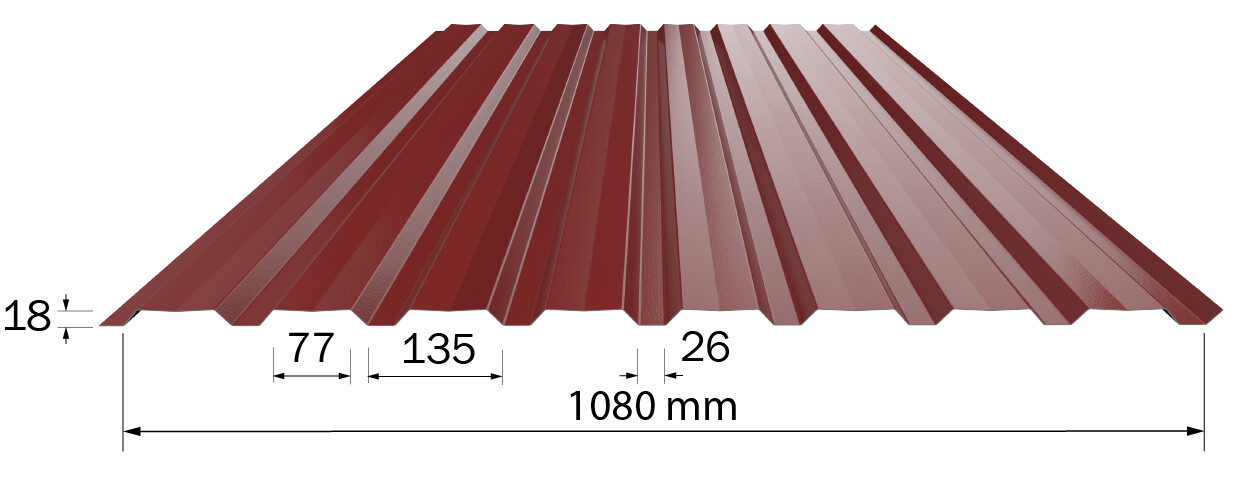

Dostupné hrúbky: 0,5 mm / 0,6 mm

Krycia šírka:  1080 mm

Celková šírka: 1120 mm

Minimálny sklon střechy: -5°

Farebný kľúč

Standard Colors

Biela (RAL 9003)

Svetlo šedá (RAL 7035)

Strieborná (RAL 9006)

Grafitová (RAL 7011)

Čierna (RAL 9005)

Béžová (RAL 1015)

Žltá (RAL 1002)

Zelená (RAL 6011)

Tmavo zelená (RAL 6020)

Svetlo modrá (RAL 5015)

Modrá (RAL 5010)

Tehlová (RAL 8004)

Červená (RAL 3011)

Višňa (RAL 3009)

Čokoládovo hnedá (RAL 8017)

Premium Colors

New York Silver

Dubai White

Moscau Grey

New York Black

Moscau Red

Dubai Blue

Tokyo Violet

Technické listy

Technické listy BPD 18

Tloušťka plechu tnom mm 0.5 0.6
Hmotnosť (na bm plechu) m kg/m2 4.3 5.1
Hranica šmyku fty N/mm2 250 250
Výška mm 18 18
Krycia šírka mm 1080 1080
Min. dĺžka mm 500 500
Max. dĺžka mm 9000 10000
Reakcia, koncová podpora Rd kN/m 3.45 5.06
Reakcia, Hrúbka podpory 50mm Rd kN/m 11.80 16.98
Reakcia, Hrúbka podpory 100mm Rd kN/m 15.50 22.12
Nosnosť v šmyku, príruba Vf kN/m 15.9 28.8
Nosnosť v šmyku, rebro Vw kN/m 63.7 77.7
Nosnosť v šmyku, celková L2Vgd kN/m 19.7 26.6
Krútenie, Pozitívny účinok namáhania Md kNm/m 0.478 0.630
Moment zotrvačnosti, Pozitívny účinok namáhania Idef mm4/mm 23.4 30.4
Moment, Pozitivný účinok namáhania Md kNm/m 0.434 0.578
Moment zotrvačnosti, Negatívny účinok namáhania Idef mm4/mm 16.1 21.0
Max. zaťaženie bremenom (rozpätie pri zaťažení 1,2kN) p mm 800 1000
2 polia, sklon strechy <14°, kotvený m 0.44 0.54
>2 polia, sklon strechy <14°, kotvený m 0.53 0.64
2 polia, sklon strechy <14°, nekotvený m 0.36 0.44

Prierezové charakteristiky počítané podľa Eurokódov.

Súbory ke stiahnutie
  • Klíč barev Standard
Ing. Róbert Mandalík

Ing. Róbert Mandalík

Sales Manager
