VVP 18

Je možné nainštalovať vodorovne alebo zvislo. Profil Borga VVP 18 sa bežne používa na obloženie stien na väčších priemyselných a obytných budovách. Inovatívny profil dodáva fasáde živý, klasický a nadčasový vzhľad.

Profil má veľkú kryciu šírku, a vďaka tomu predstavuje ekonomickú alternatívu pre renovácie fasád aj novú stavbu.

Špecifikácia materiálu

Všetky trapézové plechy našej spoločnosti sú vyrobené z vysoko kvalitnej ocele triedy S250GD, valcované za studena a galvanizované na oboch stranách vrstvou zinku 275 g/m2 alebo hliníkovo-zinkovou vrstvou cca 150 g/m2 v súlade s normami EN 10 346 a EN 10 143.

Na oceľové jadro je nanesená pasivačná vrstva a jadro je ďalej ošetrené základným náterom a vrchnou vrstvou, ktorá je k dispozícii v prevedení Polyester P30 alebo MAT.

Dostupné hrúbky:  0,6 mm

Farebný kľúč
Standard Colors

Biela (RAL 9003)

Strieborná (RAL 9006)

Grafitová (RAL 7011)

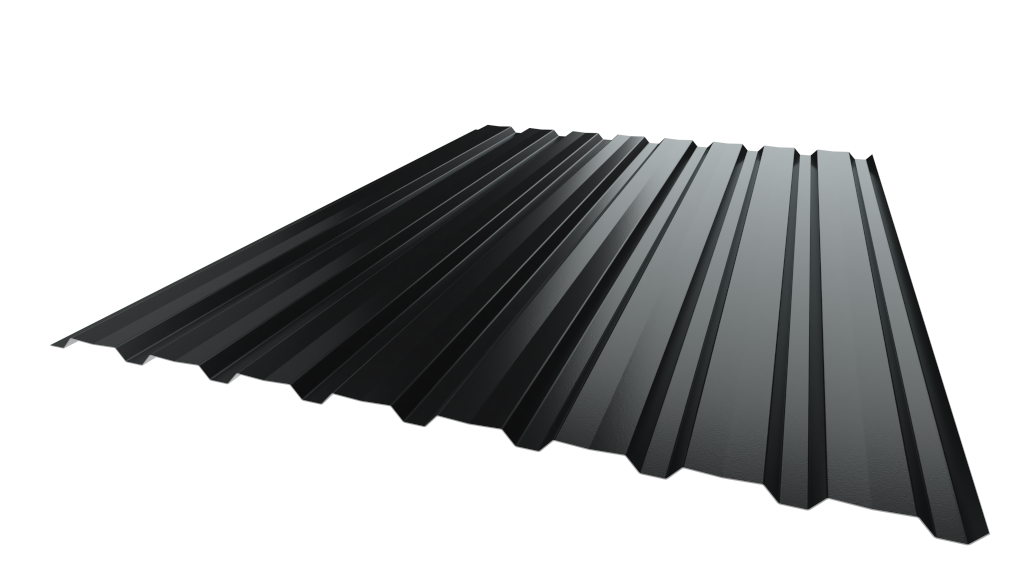

Čierna (RAL 9005)

Modrá (RAL 5010)

Tehlová (RAL 8004)

Višňa (RAL 3009)

Premium Colors

New York Silver

Dubai White

Moscau Grey

New York Black

Moscau Red

Dubai Blue

Tokyo Violet

Technické listy

Technické listy VVP 18

Hrúbka plechu tnom mm 0,5 0,6
Hmotnosť (na bm plechu) m kg/m2 4,4 5,2
Hranica šmyku fty N/mm2 250 250

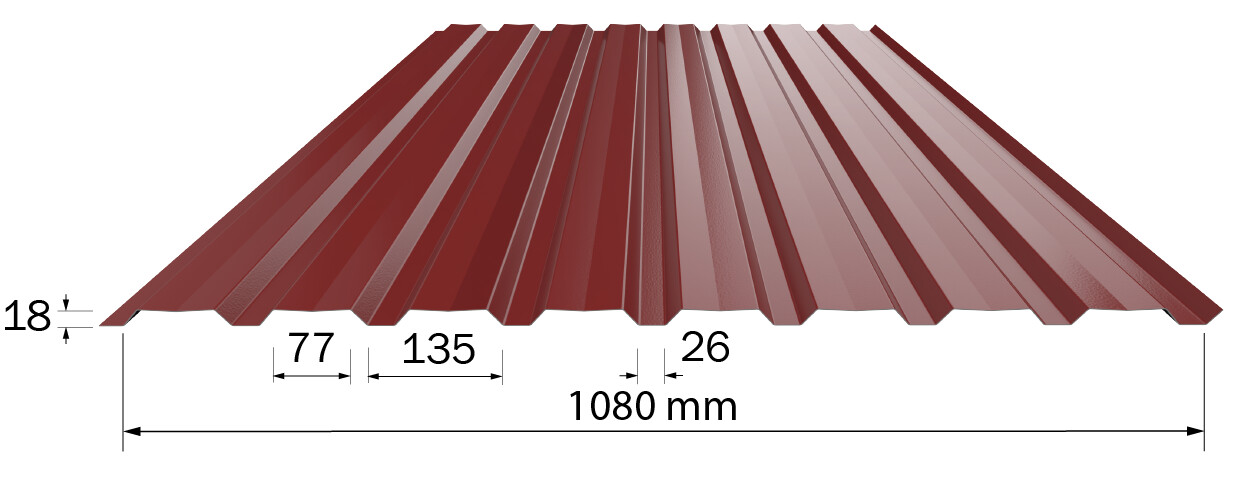

Výška mm 18 18
Krycia šírka mm 1060 1060
Min. dĺžka mm 500 500
Max. dĺžka mm 9000 10000
Reakcia, koncová podpora Rd kN/m 3,45 5,06
Reakcia, Hrúbka podpory 50mm Rd kN/m 11,80 16,98
Reakcia, Hrúbka podpory 100mm Rd kN/m 15,50 22,12
Nosnosť v šmyku, príruba Vf kN/m 23,0 29,6
Nosnosť v šmyku, rebro Vw kN/m 63,7 77,7
Nosnosť v šmyku, celková L2Vgd kN/m 18,1 24,4
Krútenie, Pozitívny účinok namáhania Md kNm/m 0,422 0,561
Moment zotrvačnosti, Pozitívny účinok namáhania Idef mm4/mm 15,7 20,3
Moment, Pozitivný účinok namáhania Md kNm/m 0,452 0,583
Moment zotrvačnosti, Negatívny účinok namáhania Idef mm4/mm 21,2 27,1
Pochôdznosť, počítané na osobu vážiacu 100g, 2 polia, sklon strechy <14°, kotvený m 0,41 0,49
Pochôdznosť, počítané na osobu vážiacu 100g,  >2 polia, sklon strechy <14°, kotvený m 0,48 0,58
Pochôdznosť, počítané na osobu vážiacu 100g, 2 polia, sklon strechy <14°, nekotvený m 0,33 0,40

Prierezové charakteristiky počítané podľa Eurokódov.
