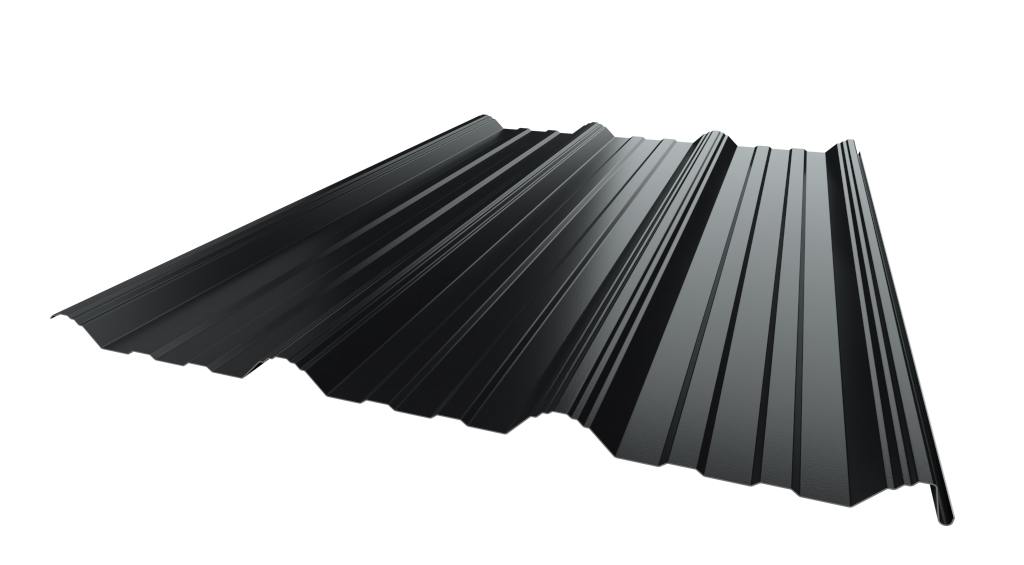

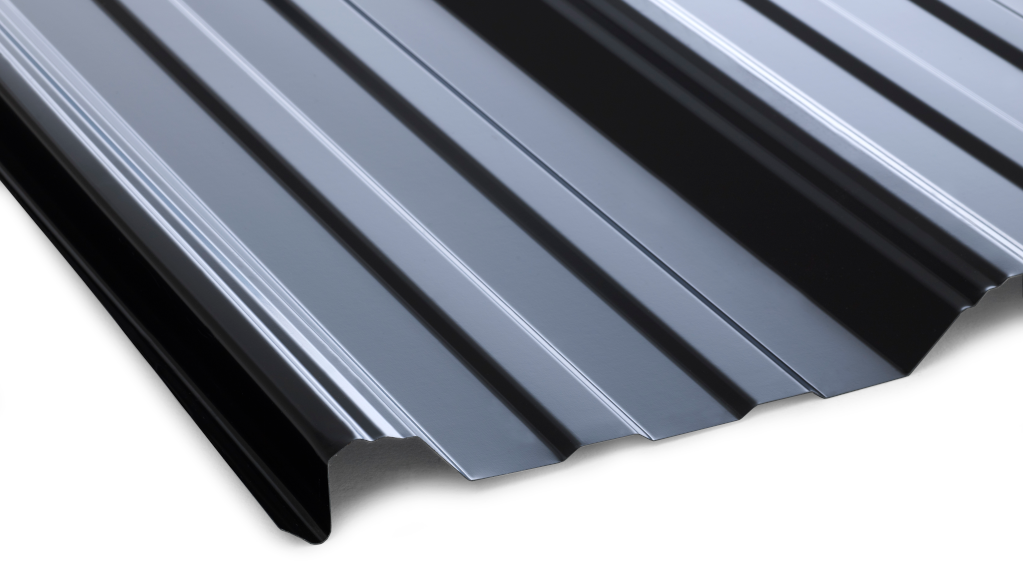

Používa se hlavne ako strešná krytina pri stavbách, ktoré vyžadujú veľké rozostupy medzi väznicami. Borga Super 40 je moderný estetický strešný profil pre strechy aj steny. Vďaka jedinečnému tvaru ponúka neprekonateľné spojenie pevnosti a nosnosti. Dôležité parametre, ako sú pochôdznosť a kapacita odtoku dažďovej vody, sú výrazne lepšie ako tradičných profilov, čo umožňuje širšiu škálu použitia. Profil je vybavený zvláštnou vodnou drážkou zabraňujúcou vniknutiu dažďovej vody medzerami pri prekrytí. Aby nedochádzalo ku kondenzácii kvapiek na strope neizolovaných budov, odporúča sa na spodnú stranu strešných profilov použiť riešenie Borga DropStop.
Špecifikácia materiálu
Všetky trapézové plechy našej spoločnosti sú vyrobené z vysoko kvalitnej ocele triedy S250GD, valcované za studena a galvanizované na oboch stranách vrstvou zinku 275 g/m2 alebo hliníkovo-zinkovou vrstvou cca 150 g/m2 v súlade s normami EN 10 346 a EN 10 143.
Na oceľové jadro je nanesená pasivačná vrstva a jadro je ďalej ošetrené základným náterom a vrchnou vrstvou, ktorá je k dispozícii v prevedení Polyester P30 alebo MAT.
Dostupné hrúbky: 0,5 mm / 0,6 mm
Minimálny sklon střechy – 5°
Standard Colors
Biela (RAL 9003)
Svetlo šedá (RAL 7035)
Strieborná (RAL 9006)
Grafitová (RAL 7011)
Čierna (RAL 9005)
Béžová (RAL 1015)
Žltá (RAL 1002)
Zelená (RAL 6011)
Tmavo zelená (RAL 6020)
Svetlo modrá (RAL 5015)
Modrá (RAL 5010)
Tehlová (RAL 8004)
Červená (RAL 3011)
Višňa (RAL 3009)
Čokoládovo hnedá (RAL 8017)
Premium Colors
New York Silver
Dubai White
Moscau Grey
New York Black
Moscau Red
Dubai Blue
Tokyo Violet

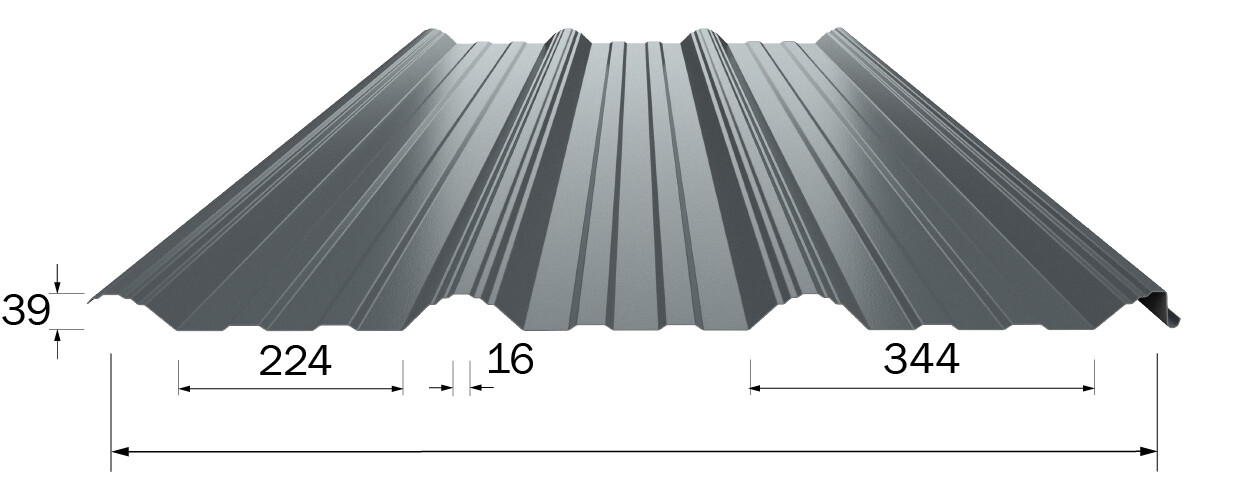

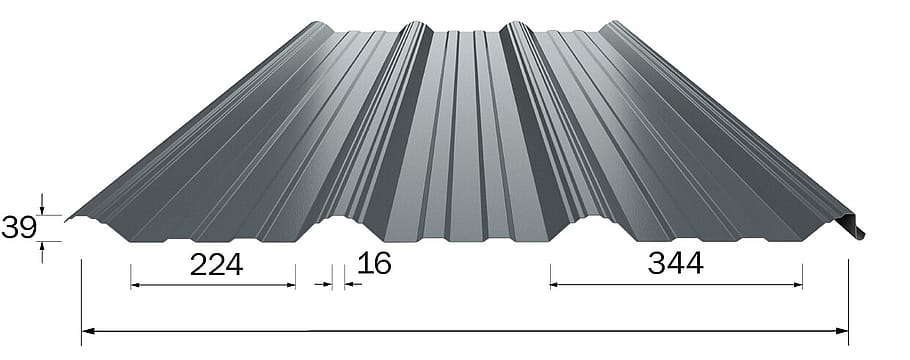

Technické listy SUPER 40
| Hrúbka plechu | tnom | mm | 0.5 | 0.6 |
| Hmotnosť (na bm plechu) | m | kg/m2 | 4.5 | 5.3 |
| Hranica šmyku | fty | N/mm2 | 250 | 250 |
| Výška | mm | 39 | 39 | |
| Krycia šírka | mm | 1030 | 1030 | |
| Min. dĺžka | mm | 500 | 500 | |
| Max. dĺžka | mm | 9000 | 10000 | |
| Reakcia, koncová podpora | Rd | kN/m | 1.15 | 1.89 |
| Reakcia, Hrúbka podpory 50mm | Rd | kN/m | 3.93 | 6.34 |
| Reakcia, Hrúbka podpory 100mm | Rd | kN/m | 5.16 | 8.26 |
| Nosnosť v šmyku, príruba | Vf | kN/m | 5.5 | 9 |
| Nosnosť v šmyku, rebro | Vw | kN/m | 50.7 | 77.7 |
| Nosnosť v šmyku, celková | L2Vgd | kN/m | 47.7 | 64.2 |
| Krútenie, Pozitívny účinok namáhania | Md | kNm/m | 0.728 | 0.887 |
| Moment zotrvačnosti, Pozitívny účinok namáhania | Idef | mm4/mm | 83.7 | 102.1 |
| Moment, Pozitivný účinok namáhania | Md | kNm/m | 0.696 | 0.869 |
| Moment zotrvačnosti, Negatívny účinok namáhania | Idef | mm4/mm | 75.5 | 97.5 |
| Max.zaťaženie bremenom (rozpätie pri zaťažení 1,2kN) | p | mm | 1300 | 1600 |
| 2 polia, sklon strechy <14°, kotvený | m | 1.97 | 2.38 | |
| >2 polia, sklon strechy <14°, kotvený | m | 2.34 | 2.82 | |
| 2 polia, sklon strechy <14°, nekotvený | m | 1.60 | 1.93 | |
Prierezové charakteristiky počítané podľa Eurokódov.
-
Klíč barev Standard

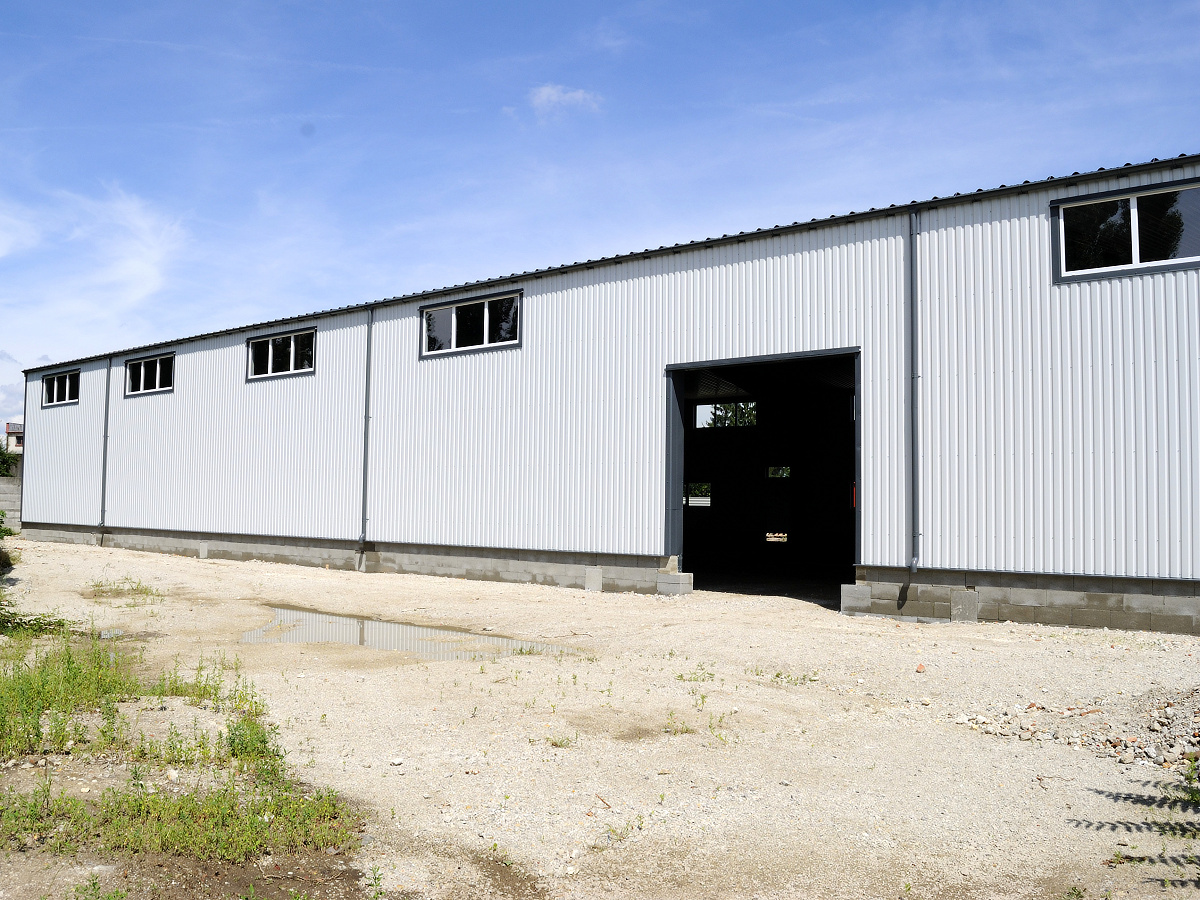

Ukážky realizácie Super 40
Administratívna a výrobná hala Bytča
Výrobná hala Zlaté Piesky
