BPE 18

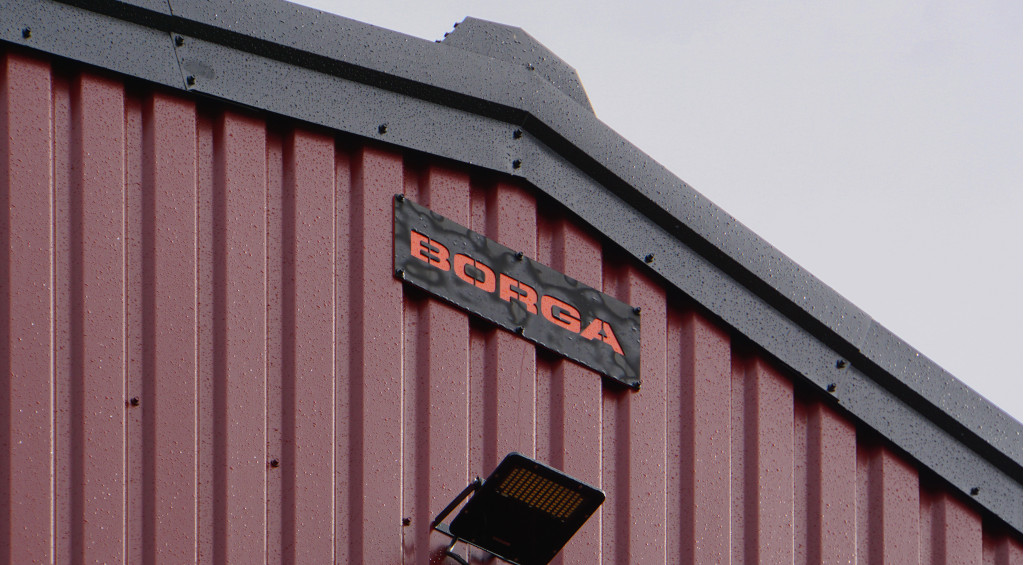

Náš často predávaný tradičný výrobok s klasickým vzhľadom dreveného panela. Profil Borga BPE 18 sa používa na obloženie stien na rôznych budovách. Vďaka optimalizovanej krycej šírke je to jedno z našich najekonomickejších riešení. Asymetrický tvar so širokými hornými rebrami a úzkymi spodnými drážkami dodáva fasáde klasický a nadčasový vzhľad. Profil je možné nainštalovať zvislo alebo vodorovne a hodí sa pre malé aj veľké povrchy.

Špecifikácia materiálu

Všetky trapézové plechy našej spoločnosti sú vyrobené z vysoko kvalitnej ocele triedy S250GD, valcované za studena a galvanizované na oboch stranách vrstvou zinku 275 g/m2 alebo hliníkovo-zinkovou vrstvou cca 150 g/m2 v súlade s normami EN 10 346 a EN 10 143.

Na oceľové jadro je nanesená pasivačná vrstva a jadro je ďalej ošetrené základným náterom a vrchnou vrstvou, ktorá je k dispozícii v prevedení Polyester P30 a P50 alebo MAT.

Dostupné hrúbky:  0,45 mm / 0,5 mm / 0,6 mm

Minimálny sklon střechy – 45

Farebný kľúč

Standard Colors

Biela (RAL 9003)

Svetlo šedá (RAL 7035)

Strieborná (RAL 9006)

Grafitová (RAL 7011)

Čierna (RAL 9005)

Béžová (RAL 1015)

Žltá (RAL 1002)

Zelená (RAL 6011)

Tmavo zelená (RAL 6020)

Svetlo modrá (RAL 5015)

Modrá (RAL 5010)

Tehlová (RAL 8004)

Červená (RAL 3011)

Višňa (RAL 3009)

Čokoládovo hnedá (RAL 8017)

Premium Colors

New York Silver

Dubai White

Moscau Grey

New York Black

Moscau Red

Dubai Blue

Tokyo Violet

Technické listy

Technické listy BPE 18

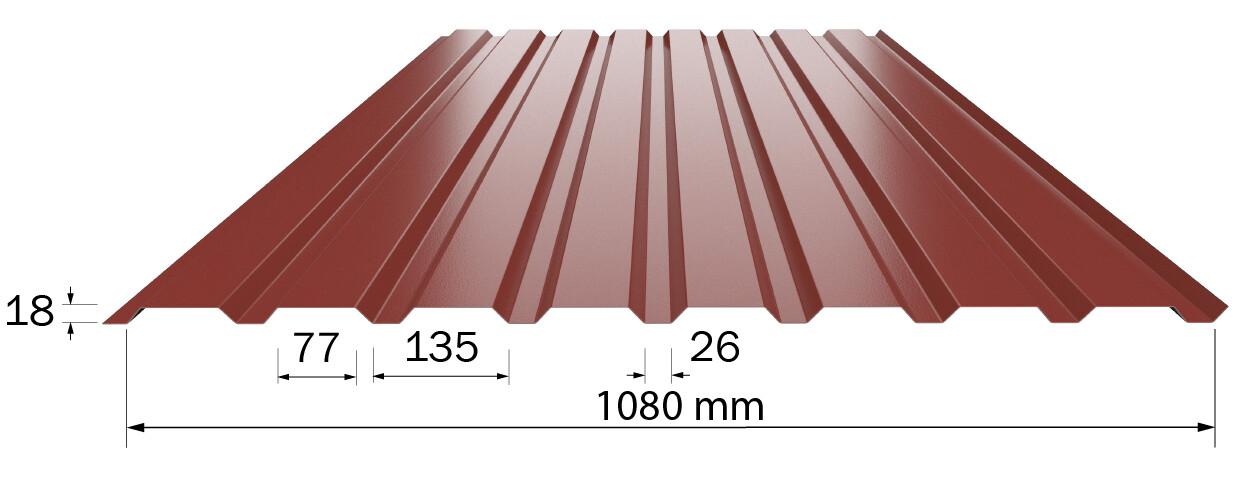

Hrúbka plechu tnom mm 0.5 0.6
Hmotnosť (na bm plechu) m kg/m2 4.3 5.1
Hranica šmyku fty N/mm2 250 250
Výška mm 18 18
Krycia šírka mm 1080 1080
Min. dĺžka mm 500 500
Max. dĺžka mm 9000 10000
Reakcia, koncová podpora Rd kN/m 3.45 5.06
Reakcia, Hrúbka podpory 50mm Rd kN/m 11.80 16.98
Reakcia, Hrúbka podpory 100mm Rd kN/m 15.50 22.12
Nosnosť v šmyku, príruba Vf kN/m 15.9 28.8
Nosnosť v šmyku, rebro Vw kN/m 63.7 77.7
Nosnosť v šmyku, celková L2Vgd kN/m 19.7 26.6
Krútenie, Pozitívny účinok namáhania Md kNm/m 0.434 0.578
Moment setrvačnosti, Pozitivní účinek namáhání Idef mm4/mm 16.1 21.0
Moment, Pozitivní účinek namáhání Md kNm/m 0.478 0.630
Moment zotrvačnosti, Pozitívny účinok namáhania Idef mm4/mm 23.4 30.4
Pochôdznosť, počítané na osobu vážiacu 100g, 2 polia, sklon strechy <14°, kotvený m 0.41 0.50
Pochôdznosť, počítané na osobu vážiacu 100g,  >2 polia, sklon strechy <14°, kotvený m 0.48 0.60
Pochôdznosť, počítané na osobu vážiacu 100g, 2 polia, sklon strechy <14°, nekotvený m 0.33 0.41

Prierezové charakteristiky počítané podľa Eurokódov.

Súbory ke stiahnutie
  • Klíč barev Standard
  • Klíč barev Premium
  • Maloobchodní ceník
